Descrizione di prodotto

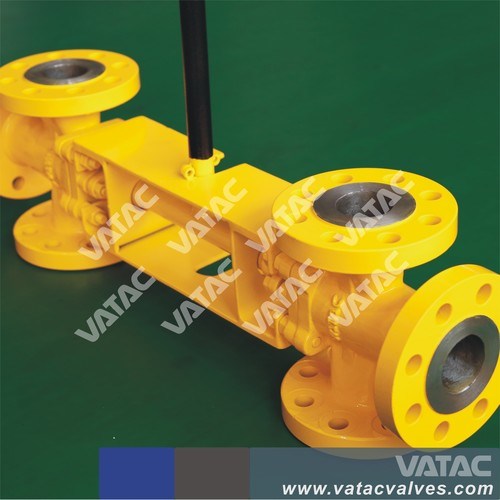

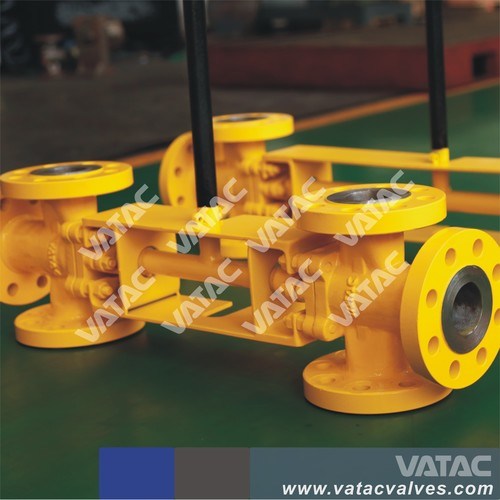

Doppia valvola a rubinetto del salasso e del blocco con la spina due
Caratteristiche:
Progettato e manifatturiero all'api 6D, API599
Dimensione faccia a faccia: ANSI B16.10, BACCANO 3202, GB
Dimensione flangiata: ANSI/ASME B16.5, en 1092
Controllare e provare: Api 598
Intervalli di grandezza: NPS 1/2 " ~42 "
Valutazione di pressione: PN10/16, ANSI125/150/300/600/900/1500
Materiali disponibili in ferro, acciaio, acciaio inossidabile e duplex, materiale di sede sia nel tipo del metallo che resiliente, materiali differenti del testo fisso disponibili essere adatti agli stati differenti di servizio
disegno Fuoco-sicuro all'api 608/API 6FD su richiesta
Allo SP 01-75 di MSS a richiesta
Funzionamenti: Leva, Vite senza fine-attrezzo, elettrico, pneumatico e Hydra-pneumatico
| DESGN & MFT | Api 599 | COLLEGAMENTO DI ESTREMITÀ | FLG. R.F |
| PRE-TEP. VALUTAZIONE | ANSI B16.34 | CONTROLLARE & PROVARE | Api 598 |
| DIMENSIONE DEI FF | ANSI B16.10 | COLLEGAMENTO DI ESTREMITÀ | ANSI B16.5 |
| MARCATURA | MSS SP-25 | DISEGNO SICURO DEL FUOCO | -- |
| PAITING | TBA | SPE. REQUISITI | N.A |
| Parte & materiali principali | | | | | | | |
| Nomi di parte | Materiali della parte |
| Corpo | WCB/A105 | LCB/LF2 | WC6/F22 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Cofano | WCB/A105 | LCB/LF2 | WC6/F22 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Spina | A105+ENP | SS304 | F22 | SS304 | SS316 | SS304L | SS316L |
| Sede/anello della sede | PTFE/PPL |
| Imballaggio | Graphite/PTFE/PPL |
| Guarnizione | SS304+Graphite/SS304+Graphite |
| Bulloni/noci | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Media adatto | W.O.G ecc. | HNO3, CH3OOH ecc. |
| Temperatura adatta | - °C 29~180 |
