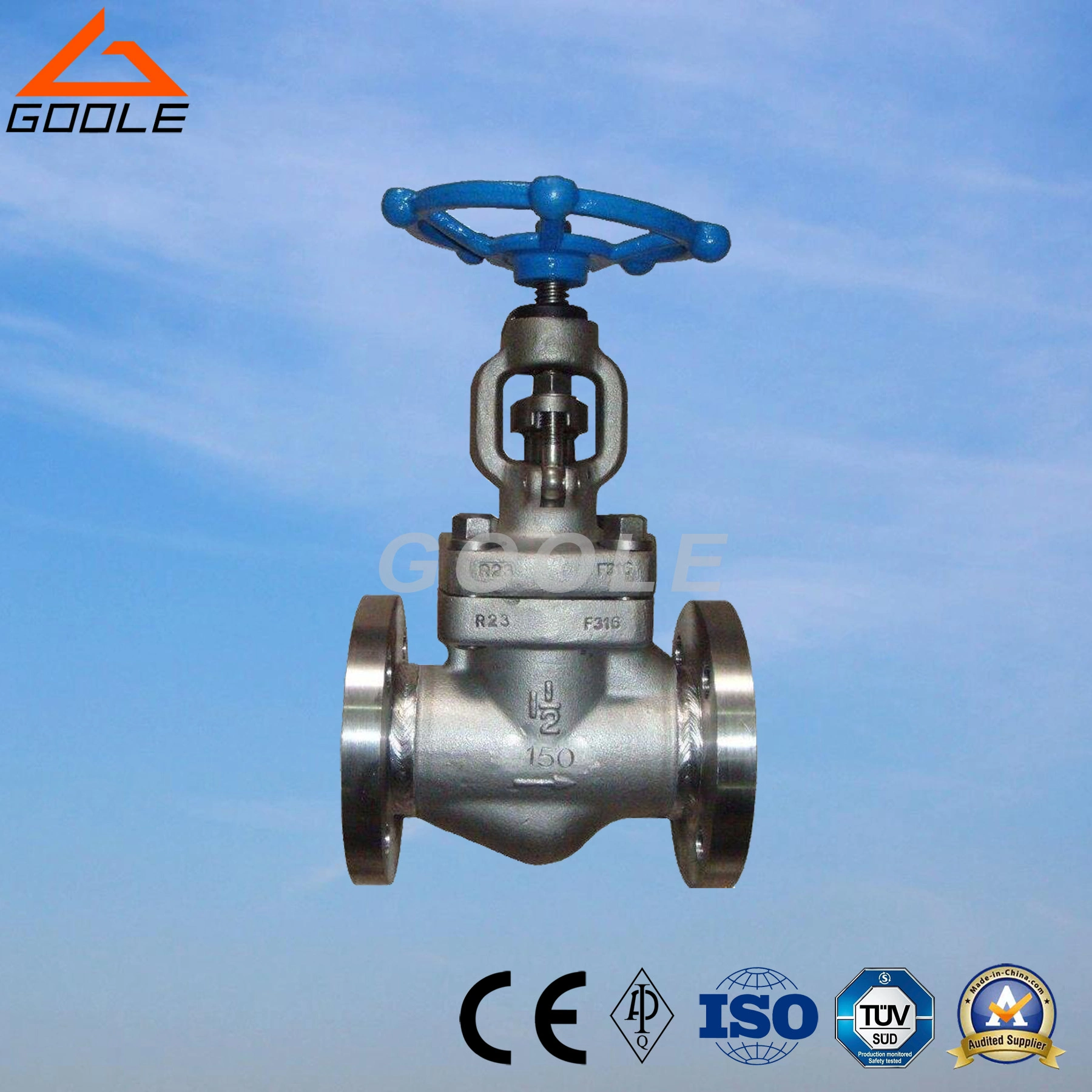

Descrizione del prodotto
Specifica standard
Disegno e fabbricazione: Api 602, BS 5352, ANSI B16.34.
L'estremità del collegamento si conforma a:
-Estremità saldata zoccolo: ANSI B16.11.
-(NPT filettato) estremità della vite: ANSI B1.20.1.
-estremità Confinare-saldata: ANSI B 16.25.
-Estremità flangiata: ANSI B 16.5.
Controllo & prova: Api 598.
Modifica: SP 25. DI MSS
Caratteristiche della costruzione
Volante Non-Aumentante,
Vite e giogo esterni, gambo aumentante
Sedile posteriore integrato.
Cuneo solido, anelli rinnovabili della sede, guarnizione della ferita di Sprial.
Spring Loaded To Ensure Tcappello Even IN Tlui Low-Pressure Sealing Performance As Well.
Low Leakage Test Stem Packing By.
Automatically Adjust Tlui Pricarica Gsbarco Packing.
Gamma di prodotti
Porta: Porta piena della porta (FP) /Reduced (RP).
Struttura: BB (cofano serrato), WB (cofano saldato), PSB (cofano autosigillante di pressione).
Valutazione: Codice categoria 150/300/600/800/900/1500/2500/di 4500.
Intervallo di grandezza: 3/8" a 2"
Opzioni di conclusione: FLG, INTERRUTTORE(Zoccolo saldato), Filettato(NPT/BSP), BW(Estremità saldata),
Facoltativo Materiali:
-Acciaio al carbonio: A105, LF2
-Acciaio inossidabile: F304, F304L, F316, F316L
-Duplex: F51, F55
-Lega: F1, F5, F5A, F9, F11, F22
Disegno speciale:
- La guarnizione di muggito ha forgiato la valvola di globo
- Valvola di globo forgiata criogenica
- Il reticolo di Y ha forgiato la valvola di globo
Applicazione
Per le valvole quale formato è più piccolo di 2 " (DN50), valvole d'acciaio forgiate sono suggeriti. Rispetto ai pezzi fusi,valvola forgiata offrire i vantaggi di più uniforme struttura, maggior densità, più alta integrità di concentrazione, caratteristiche dimensionali aumentate e tolleranze dimensionali più vicineA causa di tanti advantageds, la valvola forgiata può essere ampiamente usata nei campi di petrolio, naturale gas, prodotto chimico, potere ed altre industrie.
Parti e materiale principali
No | Nome di parte | CS a ASTM | Quanto a ASTM | Ss a ASTM | |
Digitare A105 | Digitare F22 | Digitare F304 (L) | Digitare F316 (L) | ||
1 | Corpo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | Guarnizione | 316+Graphite | 316+Graphite | ||
3 | Bullone | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | Pin | A276 420 | A276 304 | ||
5 | Ghiandola di imballaggio | A276 410 | A182 F304 (L) | A182 F316 (L) | |
6 | Bullone a occhio | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | Noce | A194 2H | A194 4 | A194 8 | A194 8M |
8 | Noce del gambo | A276 410 | |||
9 | Noce | A194 2H | A194 4 | A194 8 | A194 8M |
10 | Targhetta | Ss | |||
11 | Volante | A197 | |||
12 | Piatto di imballaggio | A216 WCB | A351 CF8 | ||
13 | Imballaggio | Grafite flessibile | PTFE | ||
14 | Cofano | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
15 | Gambo | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
16 | Disco | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
Media adatto | Acqua, vapore, olio, .etc | Acqua, vapore, olio, .etc | acido | ||
Temperatura adatta | - 29ºC~425ºC | - 29ºC~550ºC | - 29ºC~180ºC |
Dimensioni esterne del main
NPS | 1/2 " | 3/4 " | 1 " | 1 1/4 " | 11/2 " | 2 " | |
L (RTJ) | 900Lb~1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
H (BW) | 900Lb~1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H (aprir) | 207 | 207 | 240 | 258 | 330 | 355 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
Appesantire (chilogrammi) | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 |
